产品简介: 弧反射法（二次脉冲法）在电缆故障定位中的应用的工作原理。先使用电压等、能量的高压脉冲在电缆的测试端施加给故障电缆，让电缆的高阻故障点发生击穿燃弧。同时，在测试端加入测量用的低压脉冲，测量脉冲到达电缆的高阻故障点时，遇到电弧，在电弧的表面发生反射。由于燃弧时，高阻故障变成了的短路故障，低压测量脉冲将发生明显的阻抗特征变化，使得闪络测量的波形变为低压脉冲短路波形，使得波形判别简单清晰。这就是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加，2个波形会有一个发散点，这发散点就是故障点的反射波形点。这种方法把低压脉冲法和高压闪络结合在一起，使测试人员容易判断出故障点的位置。与的测试方法相比,二次脉冲法的之处，是将冲击高压闪络法中的复杂波形简化为zui简单的低压脉冲短路故障波形，所以判读为简单，可准确标定故障距离。
三次脉冲法采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位高阻故障和闪络性故障。三次脉冲法,操作简单,波形清晰,定位快速准确,目前已经成为高阻故障和闪络性故障的主流定位方法。三次脉冲法是二次脉冲法的升，其方法是先在不击穿被测电缆故障点的情况下，测得低压脉冲的反射波形，紧接着用高压脉冲击穿电缆的故障点产生电弧，在电弧电压降到值时触发中压脉冲来稳定和延长电弧时间，之后再发出低压脉冲，从而得到故障点的反射波形，两条波形叠加后同样可以发现发散点就是故障点对应的位置。由于采用了中压脉冲来稳定和延长电弧时间，它比二次脉冲法容易得到故障点波形。相对于二次脉冲法由于三次脉冲法不用选择燃弧的同步时长，操作起来也跟加简便。 系统组成：
1、BHYKTC-900三次脉冲电缆故障测试仪2、续弧反射法（三次脉冲法）中央控制单元3、高压冲击单元（选配）

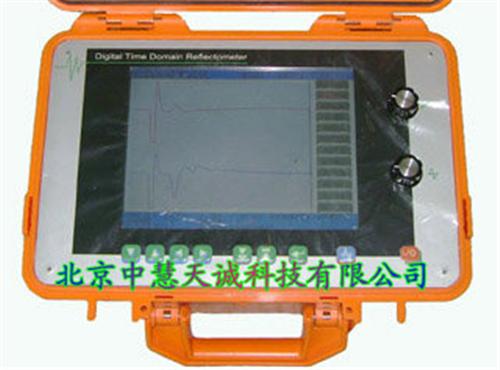

*部分：BHYKTC-900三次脉冲电缆故障测试仪
BHYKTC-900三次脉冲电缆故障测试仪负责向电缆输入测量脉冲，并判断什么时候触发电路发送测量脉冲zui为合适，为仪器成功捕捉到故障点的关键。同时，它还负责把采集到的信号进行滤波，提出其中的有用的测量脉冲。
三次脉冲电缆故障测试仪这个部分是整个三次脉冲电缆故障测试仪器的大脑，负责向其他部件发送种指令，协调部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，对采集的到信号进行高速的运算分析。对每次采集到的测量脉冲进行高速傅里叶变换分析，成功地捕捉到电缆高阻故障的低压脉冲波形，便于电缆故障测试人员分析。 主要性能指标
1、测试方法：三次脉冲法、冲击高压电流取样法、低压脉冲法；
2、冲击高压：低于35KV；
3、数据采样速率: 100MHz、50MHz、25MHz、12.5MHz；
4、测试距离：＞30Km
5、读数分辨率：1m?
6、系统测试精度小于50cm；
7、三次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示为简单。的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。
8、具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供调用观察。
9、能将测得的电缆故障点波形与好相的长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断加准确。
10、彩色大屏幕显示：彩色大屏幕显示，波形清晰，尤其在三次脉冲法中，两个波形以不同颜色同时显示，易于识别。
11、功能菜单简单易用，功能。12、内置电源：充满电后一起可连续工作3小时以上，亦可外接交流电源工作。
13、工作条件: 温度-10℃～+45℃，相对湿度 90%。 低压脉冲波形
波形简单，易判断，通过波形可看出长，但很难判断高阻故障点。
三次脉冲波形
在故障点击穿，主动发送低压测试脉冲，自动合拍产生弧反射波形，可明显判断故障点
二种波形叠加
两种波形叠加后，可明显判断分叉点即为故障点。波形简单明确，易于识别。彩色大屏幕液晶显示器显示，波形清晰，尤其在多次脉冲法中，多个波形以不同颜色同时显示，易于识别。功能菜单简单易用，功能。 第二部分：BHYKTC-900中央控制单元
中央控制单元是高压脉冲、中压脉冲和低压测量脉冲汇合的部件，它对信号的处理直接影响着仪器的测量精度、稳定性以及测量成功的几率。中央控制单元中的高压滤波单元可以滤掉高压脉冲的毛刺，使高压脉冲变得平滑，并在故障点形成稳定的燃弧、延弧，同时也可减少高压脉冲对波形记录分析仪信号采集的干扰。过压保护单元除了保护着TC-900三次脉冲电缆故障测试仪不受高压脉冲的冲击之外，还是低压测量脉冲的分压采样的重要部件，是测量脉冲输出、输入交互的接口电路。
中央控制单元是一种连接装置，用来连接三次脉冲反射仪和高压脉冲发生器，以便实现高阻和间歇性故障的预定位。通过脉冲发生器的使用和故障点处中央控制器的滤波器的阻塞作用，系统创建了闪络。此闪络将高阻故障临时转变成为低阻故障。这样，该故障就可以产生反射，并很方便地存储在TC-900三次脉冲电缆故障测试仪中。通过对比闪络前的轨迹线和闪络过程中的轨迹线，就可以清晰显示出故障距离。 主要特点
1、续弧反射法（三次脉冲）高压预定位的核心组成部分；
2、CPU控制，液晶屏显示，提高三次脉冲的成功率，使操作加简单明了；
3、高压采样，信号真实、准确；
4、电压回路中设有分压电阻，确保故障电缆上得到高压，覆盖高阻故障范围广；
5、具有的高压保护措施，实现测量回路与高压冲击电源的电气隔离，测距仪在冲击电压环境下工作的，损坏、不死机；
6、使用了脉冲平衡，加突出了故障点的反射波形；
7、接线简单，可与其他的高压设备配合使用；
8、操作简单，高压外露，；
指标：
1、测试脉冲电压：400V
2、输入冲击电压：小于35kV
3、液晶显示、键盘控制
4、电源：交流220V，50Hz
5、体积：360mm×230mm×220mm
6、：5kg
7、工作条件: 温度-10℃～+45℃，相对湿度 90%。 第三部分：高压脉冲发生器（选配） 高压脉冲发生器是该套电缆故障预定位仪的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二管、充电电容、放电球隙组成。

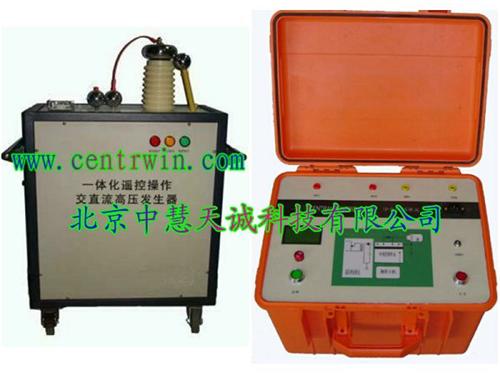

我公司生产的BHYT-2000轻型多功能一体化遥控操作交直流高压发生器采用一体化结构设计，体积小，重量轻，操作简单，工频升压、交直流高压使用，直流高压既可做高压电源又可做冲击高压电源，可对35KV以下电压等的电力电缆故障进行检测以及对10KV以下电缆进行预试。遥控操作升压、降压、球间缝隙控制及电容、电缆剩余电荷的放电等，具有过流、过压保护装置和时间定时装置，并具有零位锁定等措施可避免误操作，确保本机和设备。
主要指标：
脉冲高压输出：0～30KV
直流高压输出：0～60KV zui大输出电流：18mA
交流高压输出：0～45KV zui大输出电流：40mA（值）
电压电流指示误差：±2%
内置电容：1μF／30KV 亦可外接电容
有线遥控距离：2m
重量：45kg 体积：52×26×56cm
项指标可调整，还可根据用户需要订做。 整套仪器功能与特点
1、可测35KV以下等电缆的高、低阻故障，适应面广。
2、采用zui的"三次脉冲法"测试。同时还具有的冲击高压闪络法和低压脉冲法。
3、高阻故障均呈现zui简单的类似低压脉冲短路故障波形特征，易判读，比二次脉冲法、简单。
4、具有方便用户的软件和中文菜单以及按键操作。按键定义简单明了。测量方法简单快速。
5、检测故障成功率、测试精度及测试方便程度优于一种检测设备。
6、10.4寸彩色液晶屏作为显示终端，仪器具有的数据处理能力和友好的显示界面。
7、具有的采样高压保护措施。测试仪器在冲击高压环境中死机和损坏。
8、控制系统，测试时间短，操作便捷。
9、操作简单，性高。具有高的。
10、测试盲区。
11、内置电源，可在电源环境测试电缆的开路及低阻短路故障。 |
