| 导电微晶模拟静电场描绘实验仪 |
| 点击次数：409 更新时间：2014-09-23 |
| |

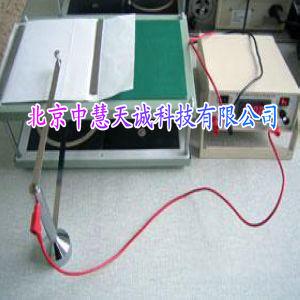

导电微晶模拟静电场描绘实验仪
型号：UKM-2 | 货号：ZH10656 | 产品简介：
该静电场描绘实验仪（包括导电微晶、双层固定支架、同步探针等），支架采用双层式结构，上层放记录纸，下层放导电微晶。电已直接制作在导电微晶上，并将电引线接出到外接线柱上，电间制作有导电率远小于电且向均匀的导电介质。接通直流电源（10V）就可以进行实验。在导电微晶和记录纸上方有一探针，通过金属探针臂把两探针固定在同一手柄座上，两探针始终保持在同一铅垂线上。移动手柄座时，可两探针的运动轨迹是一样的。由导电微晶上方的探针找到待测点后，按一下记录纸上方的探针，在记录纸上留下一个对应的标记。移动同步探针在导电微晶上找出若干电位相同的点，由此即可描绘出等位线。
实验目的：
1.学习用模拟方法来测绘具有相同数学形式的物理场；
2.描绘出分布曲线及场量的分布特点；
3.加深对物理场概念的理解；
4.初步学会用模拟法测量和研究二维静电场。
指标：
为双层，同步探针，内置四种电板（同心圆、平行导线、、劈尖形或飞机机翼电场）。
规格为410mm*240mm,高100mm,K4-2导线。
微晶导电层的均匀性，实验值误差为小于2%。
电源输出范围（直流）为1.25.00v—13.00V，分辨率为0.01V。
采用多圈电位器调节电压，调节细度可达0.01V。 |  |
|
| |
|
